D3C 超級小型檢知開關

D3C 超級小型檢知開關

產品分類：歐姆龍檢測開關
產品說明：采用滑動式的超小型開關 ? 超小型（高6×寬8×深4.2mm），輕量（約0.3克），3mm的長行程。 ? 由于是滑動方式，所以短路、非短路的切換時間可根據使用用途進行選擇。
  • 種類
  • 額定/性能
  • 外形尺寸

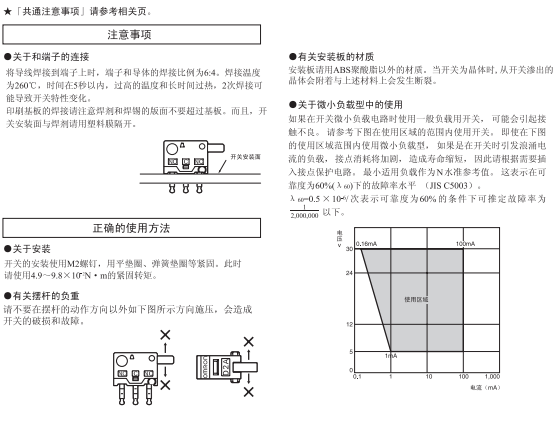

  • 注意事項
動作力(OF)
切換定時
驅動桿
1.28N（標準型） 0.39N（低負荷動作型）
非短路型 短路型 非短路型 短路型
回歸擺桿型
D3C-1210 D3C-2210 D3C-1220 D3C-2220

額定值

額定電圧 阻性負載
DC30V 0.1A
注. 上述額定值是在下面條件下測得得數據

（1）環境溫度：20±2℃

（2）環境濕度：65±5%RH

（3）操作頻率：30次/min

■ 性能

容許操作速度
1～500mm/s
容許操
作頻率
機械
200次/min
電氣
30次/min
絕緣電阻
100MΩ以上（DC250V絕緣電阻計）
接觸電阻（初始值）
50mΩ以下
耐電壓
同極端子間
AC250V 50/60Hz 1min
帶電金屬部與地之間
AC250V 50/60Hz 1min
振動＊1
誤動作
頻率10～55Hz 雙振幅1.5mm
沖擊＊1
耐久
最大1,000m/2
誤動作
最大300m/s2
壽命＊2
5萬次以上（30次／min）
保護結構
IEC IP00
使用環境溫度
-20～+80℃ 60%RH以下（無結冰、無凝露）
使用環境濕度
85%RH以下（+5～+35℃時）
重量
約0.3g
注. 上述數值為初始值。
*1. 針狀按鈕型為自由位置和總行程位置上的數值，擺桿型為總行程位置上的數值。
接點的閉路或開路在1ms以內。
*2. 關于試驗條件請另行查詢。
（單位：mm）

D3C-1210、
D3C-2210
D3C-1220、
D3C-2220 		形D3C:外形1
印刷基板加工尺寸（參考）
類型
動作特性
型號
無短路型 短路型
D3C-1210 D3C-1220 D3C-2210 D3C-2220
動作力

回復力
OF 最大

RF 最小
1.28N
（0.98N）

0.10N
（0.15N）
0.39N
（0.29N）

0.03N
（0.05N）
1.28N
（0.98N）

0.10N
（0.15N）
0.39N
（0.29N）

0.03N
（0.05N）
自由位置
動作位置

動作限度位置
FP 最大
OP1
OP2
TTP
4.8mm
3.5±0.3mm
2.5±0.3mm
1.3±0.4mm
4.8mm
3.4±0.3mm
2.6±0.3mm
1.3±0.4mm



注1. 上述外形尺寸圖中，未注公差為±0.4mm。
注2. 動作特性為向A(直線)方向，B（回轉）方向?yàn)椋ǎ﹥?nèi)的參考值。
